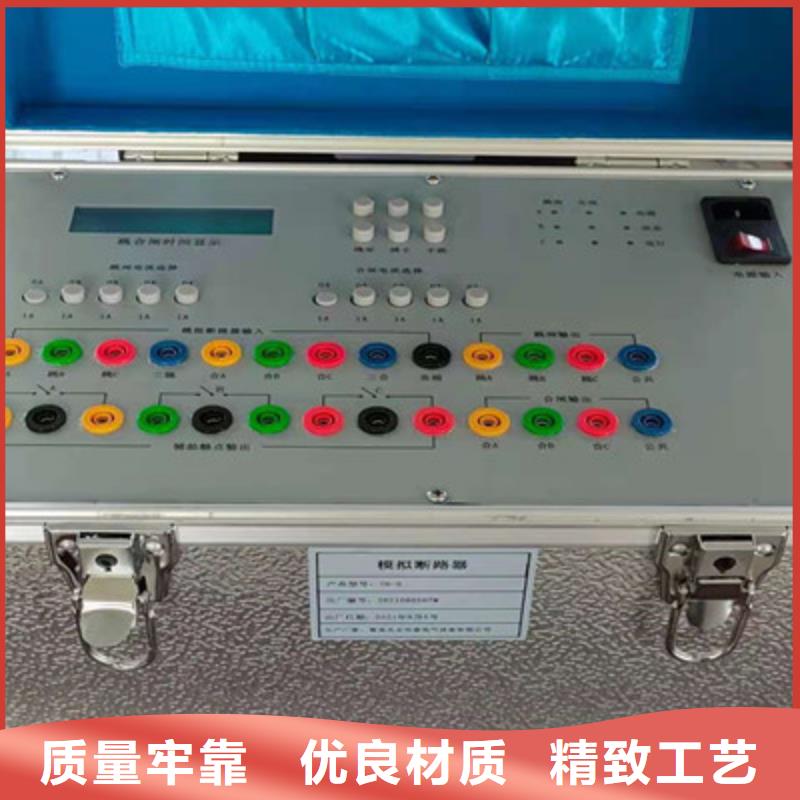

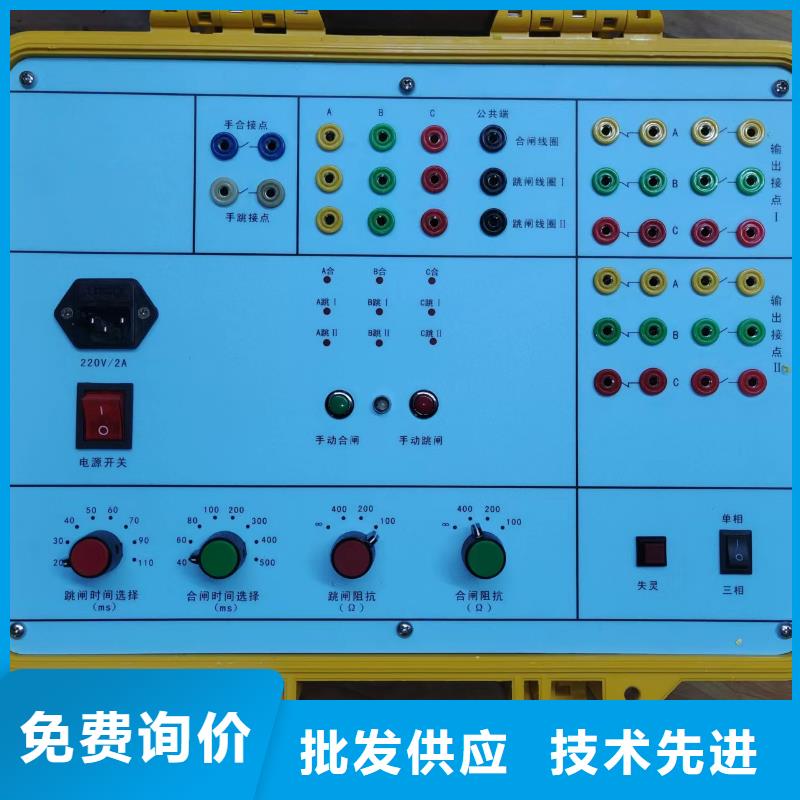

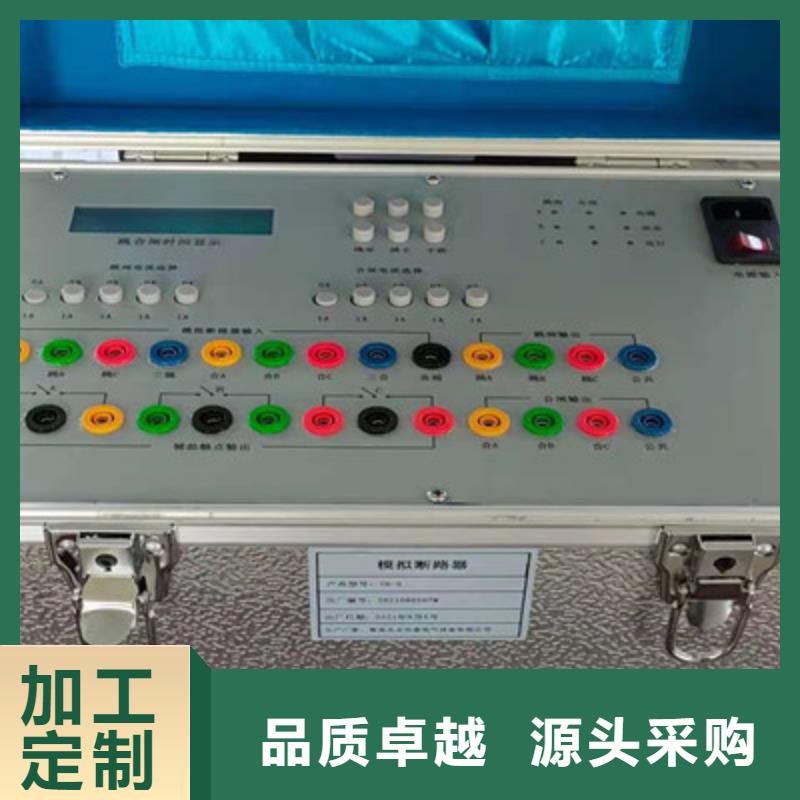

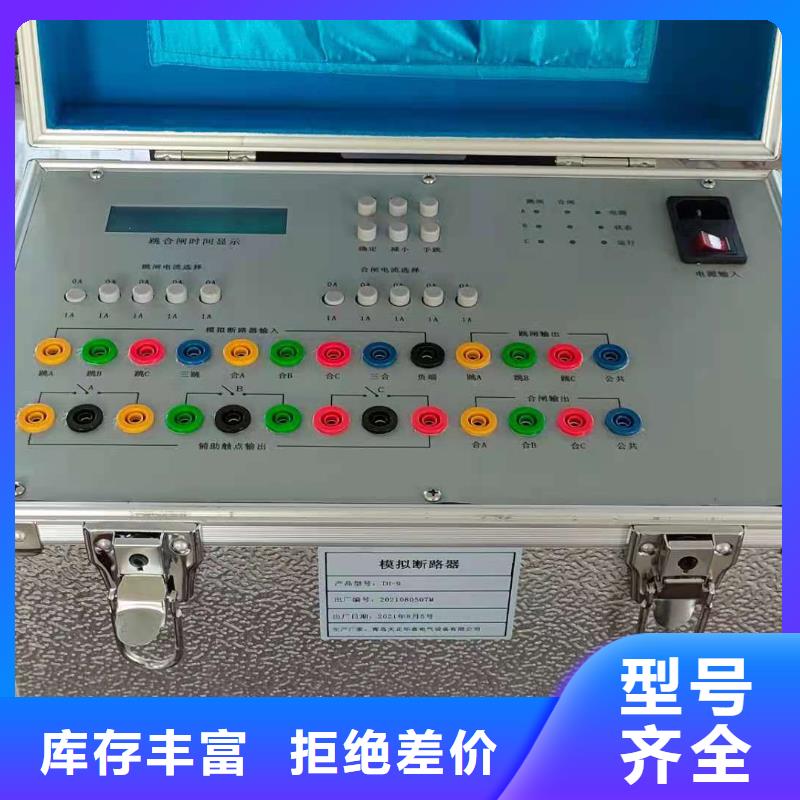

模拟断路器产品特点及用途双跳圈模拟断路器是我公司在原有模拟断路器的基础上采用单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制，从而了整机的精度，是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。跳合闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。模拟断路器外形结构为便携式，适用于现场试验使用。

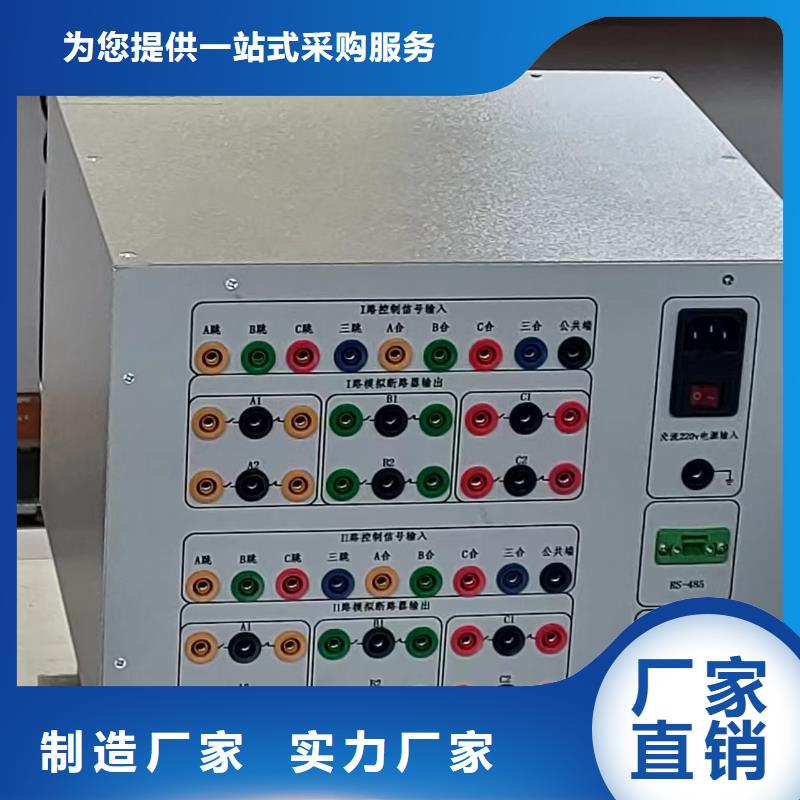

模拟断路器微机型模拟断路器是我公司在原有模拟断路器的基础上采用ARM单片机作为控制核心开发而成的新型的产品。因为采用新型的单片机采用程序控制及采用10吋触摸屏进行所有的参数及开关操作，抛弃所有机械按键或旋钮，从而了整机的精度和使用性能。该产品具有可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性、可靠性，提高装置的校验质量。两路完全独立的三相模拟断路器，在进行备自投试验时可以当做六个开关，一般模拟断路器每相只提供一对常开、常闭接点，根据备自投试验的要求需要增加输出接点。另外由于不同厂家的断路器的跳、合闸时间有差异，根据客户的不同需求，本公司生产的TH-12微机型高压断路器模拟装置提供多种功能选择，其中包括增加模拟断路器输出接点至两对常开及两对常闭触点，多量程的跳合闸时间的选择及跳合闸电阻的选择等。3．此模拟断路器输入控制端，可以输入交直流电流信号，进行触发模拟断路器动作。从而可以模拟交直流断路器的动作特性。极大方便了用户。4．本模拟断路器可通过u盘将测试数据导出到电脑。并且具有RS-485接口，可以通过上位机进行控制、操作。5．本模拟断路器采用低能耗设计，内置大容量锂电池，在现场不具备交流电源的情况下，可以连续使用10小时以上，待机30个小时以上。使用内部供电时，本机所带的直流输出电源不可用（此功能为选用功能，请在订货是说明）。6．本装置采用模块化设计，通过增加跳合闸模块及控制单元可无限扩展。可以组成2个回路及以上的模拟断路器，可以组成多回路的模拟断路器，从而可以模拟多个三相断路器动作。多个模拟断路器输入输出回路相互隔离，跳合闸线圈电流通过对应的通道并联使用时电流可以成倍增加，从而实现更多的功能。 也可以组成模拟断路器屏进行教学、试验使用。综上此模拟断路器可以模拟交直流断路器的自动重合闸试验、备用电源自动投入试验、三相不同期等试验。本装置是以ARM微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，触摸屏控制单元，跳合闸信号输出单元，跳合闸电流设置单元和跳合闸动作继电器等 。

模拟断路器 注意：1. 分、合闸输入回路是独立分开的。2. 分位、合位 1、合位 2 输出继电器信号接入设备时，输入必须为有源输入且“﹢”极接高电位，“-”极接低电位，禁止极性错误。接线方式如下图所示：分位输出接线图2.分/合闸时间设置根据一次设备断路器的分、合闸时间参数设置分闸时间（10ms～90ms)、合闸时间（20ms～180ms）。3.接入供电电源打开电源开关后合闸指示灯亮，表示设备电源接通。同时，合闸继电器导通，同时指示灯点亮表示合闸继电器接点的初始状态为常闭状态，分闸指示灯处于不亮状态，表示分闸继电器接点处于常开状态。4.测试开关合闸处于通电状态下，当检测到分闸输入电压后，自动读取用户设定的分闸延时设定时间，进入分闸操作，延时设定时间之后进行继电器状态切换试验，分闸指示灯点亮；当检测到合闸闸输入电压后自动读取用户设定的合闸延时设定时间，进入合闸操作，延时设定时间之后进行继电器状态切换试验，合闸指示灯点亮。当同时检测到分闸及合闸输入之后，分、合闸指示灯闪烁，提示错误。 按手动合闸按键，模拟开关合闸，立即进入合位，分位继电器接点断开，分闸指示灯灭，合闸对应合位继电器接点闭合，合闸指示灯亮。按手动分闸按键，模拟开关分闸，立即进入分位，分闸继电器接点闭合，分闸指示灯亮，合闸输出对应合位继电器接点断开，对应接点红灯灭。使用注意事项1.使用前请认真阅读本说明书。2.开机前请按照本说明书相关要求进行接线操作；3.禁止在试验进行过程中做手动跳/合闸按键操作。4.禁止私自拆开设备。设备配套：名称单位数量电源适配器1试验线
