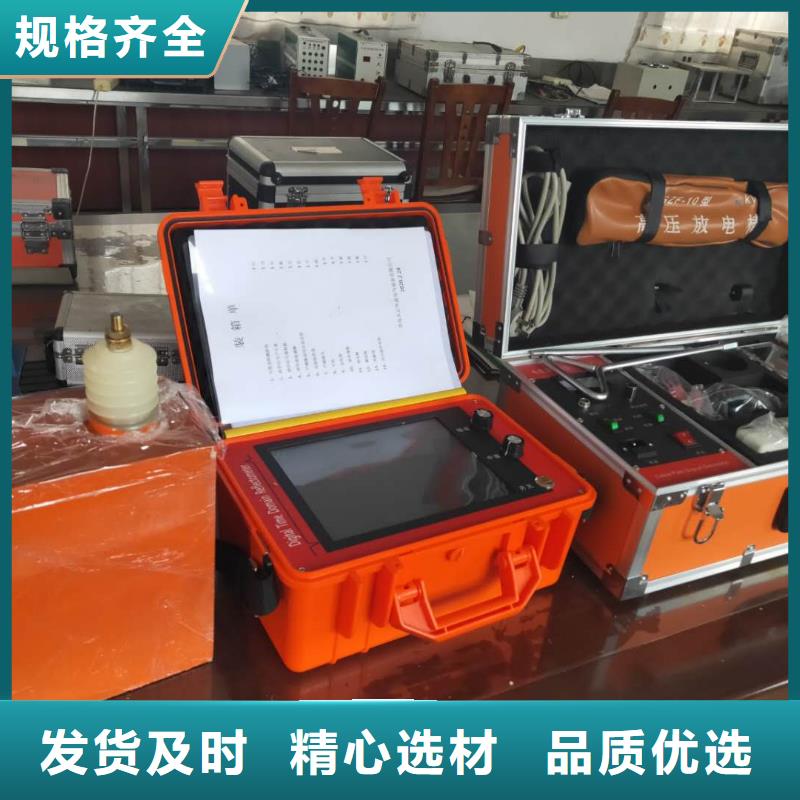

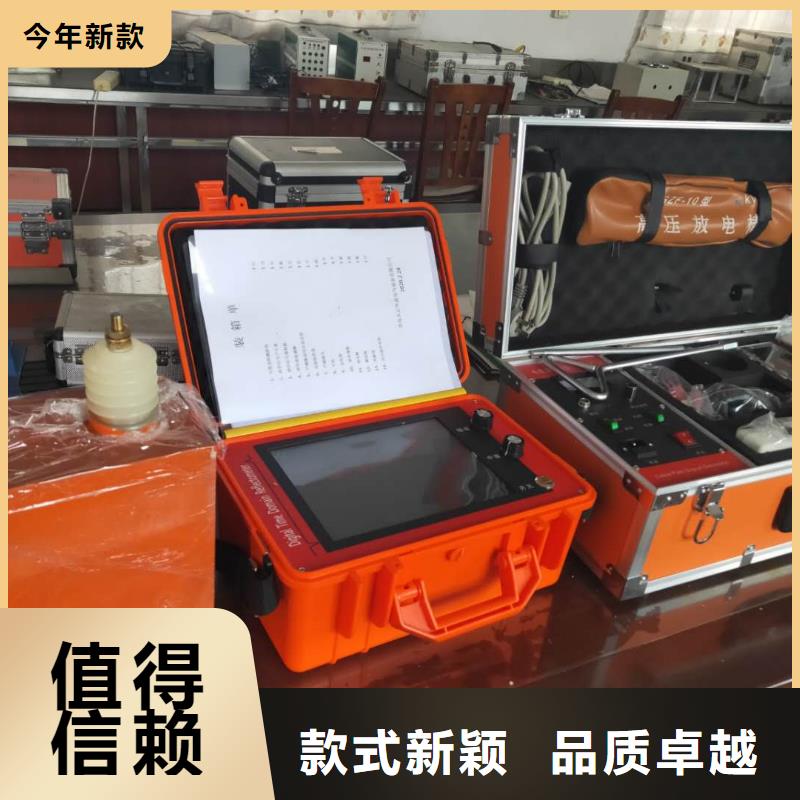

电缆故障探测仪我们根据发射脉冲和反射脉冲的时间差及电缆中电波的传播速度，可测出故障点到测试端的距离为：S＝VT/2式中：S代表故障点到测试端的距离V代表电波在电缆中的传播速度T代表电波在电缆中来回传播所需要的时间在速度V已知和时间T已经测出的情况下，就可计算出故障点距测试端的距离S 。这一切只需稍加人工干预，就可由计算机自动完成，测试故障迅速准确。二、测试系统控制面板介绍测试面板可分为四部分：菜单栏、状态栏、图形显示区、功能键区。１、菜单栏 菜单栏包括“数据管理”和“测试帮助”两个菜单：“数据管理”菜单：包括“打印”、“读盘”、“存盘”、“结束”四个菜单项。选择“打印”可将屏幕显示内容用打印机打印出来；选“存盘”可将测试的波形和数据存储于电脑的硬盘或外存储器（如U盘等）中，作为资料保存；选“读盘”可调出以前测试时存储的波形，以供事后分析；选“结束”可退出该控制面板。２、状态栏 状态栏里显示四个方面的信息：左边是测试方式；第二个是选择的电缆介质所对应的电波速度（若是测速度，则不显示介质信息）；第三个是故障距离（或电缆长度）；右边显示测试日期。３、图形显示区 图形显示区用来显示采样所得的波形，电脑内存储的波形也可以通过读盘或调用在此显示，供使用人员分析。４、功能键区功能键区由14个按键组成，可分为三类。初始化数据：包括测试方法和介质选择两个键。测试方法：有两种选择，“测故障”和“测速度”。基本的测试方法有三种，“低压脉冲”、“冲闪”、“直闪”。“低压脉冲”有“2μs”和“0.2μs”两种脉宽可选择。 “冲闪”包括“电感电压取样”，“电阻电压取样”，“电流取样”三个菜单项；“直闪”包括“电压取样”“电流取样”两个菜单项。介质选择：程序初始化时设置为“油浸纸型”，如果是其它介质的电缆，可根据电缆的介质选择。

电缆故障探测仪低压脉冲法测试电缆长度（全长）1）接线：先将双夹测试线接至（预定位仪后侧板）采样端口，再将测试线的红夹子夹在电缆的一个好相，黑夹子夹在电缆的另一个好相。2）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。3、波速测量仪器直接给出了4种常用电缆的平均波速，有时也会碰到需要测试未知波速的电缆，此时就要用到波速测量功能。波速的测试方法如下：1）选一条已知长度的电缆，是100米以上，越长测量结果越准确。2）接线：与“低压脉冲法测试电缆长度”中的1）相同。3）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式调整为“速度测量”；按“全长”键将电缆类型显示区调整为已知电缆的长度。4）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。距离显示区显示的就是该电缆的波速。4、冲击闪络法测试电缆的高阻故障距离1）分体式高压电源接线： 首先，按要求完成高压闪络的接线；然后，用双夹测试线将采样盒与测距主机相连接，再把采样盒放置于高压电容器的接地线旁边。如下图示：２）、一体化高压发生器接线图：3）、开机：首先开启冲击闪络并保证故障点放电充分；按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“高压闪络”。4）、采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点每放一次电，

电缆故障探测仪 仪器面板结构示意图2．面板结构和功能键说明本仪器主机面板设有三个功能键：一个调节幅度旋扭①、一个垂直位移旋扭②、一个电源开关③。④是液晶屏显示界面，如图二所示。下面逐一说明它们的功能和使用方法。?幅度旋钮①：采样时调节此旋钮，可以改变测试波形在屏幕上的幅度（此项功能只对重新采样后的波形起作用）。?中值旋钮②：采样时调节此旋钮，可以改变测试波形在屏幕上的垂直位置（此项功能只对重新采样后的波形起作用）。?开关键③：按键为电源开关键。仪器10分钟无按键操作将自动关机。3.液晶屏幕菜单说明（图三）图三 液晶屏菜单显示示意图?采样方法按采样方法键，弹出子菜单。子菜单中包括3个选项为低压脉冲/闪络方法/速度测量，仪器默认选中低压脉冲，根据测量需要，可选择相应的采样方法。再按“采样方法键”退出此项功能。?脉冲宽度此菜单在高压闪络测试法中无效。按脉冲宽度键，弹出脉冲宽度选择子菜单。可根据测试距离选择合适的脉冲宽度按对应的子菜单键，可以对脉冲宽度进行选择。脉冲宽度大小为50纳秒、100纳秒、200纳秒、1微秒、2微秒、5微妙、8微秒共7个档位。当选中50纳秒脉宽时，电脑自动锁定读数精度为1米；当选中8微秒时，电脑自动锁定读数精度为8米；选择其他脉宽时，可以按读数精度键任意调节，仪器初始值为200纳秒。再按“脉冲宽度键”退出此项功能。?
