,天正华意电气设备(丹东市分公司)tianzh3611拥有2年行业经验,生产的深受广大客户的好评,不仅仅是一个产品,更是一种责任和承诺。欢迎前来咨询,联系人:杨经理,地址:[平度市平安路2号]。

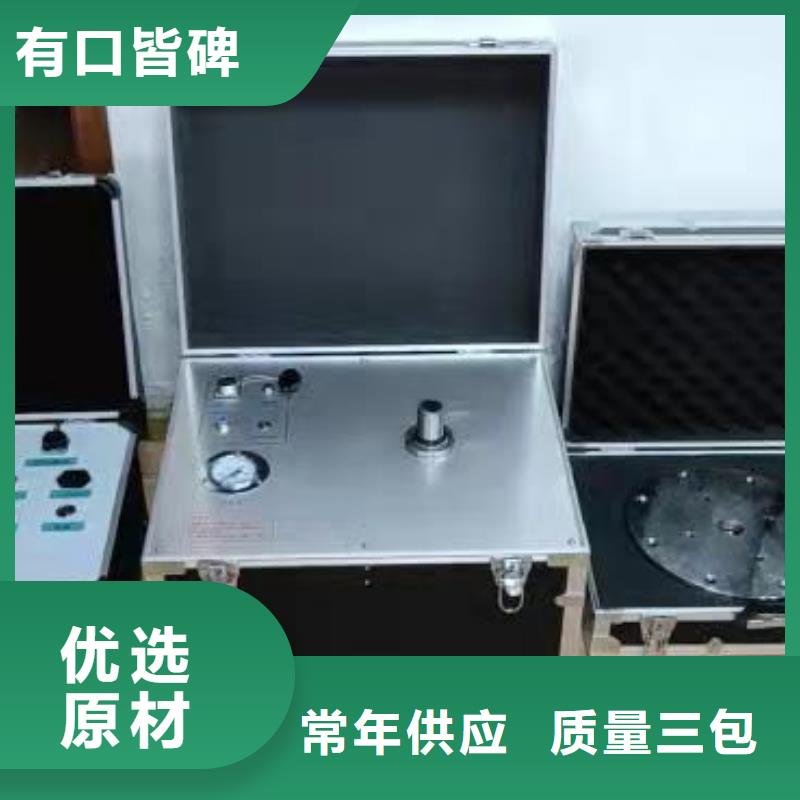

瓦斯继电器校验仪1用途适用于各类压力释放阀的测试。2电气及控制系统（1）工作环境：－30℃~40℃，相对湿度＜85％；（2）电气主线路采用 AC380V，总功率 8.5KW；（3）空压机采用 AC380V，功率 8KW；（4）电动执行元件采用 AC220V/DC24V 电源控制，功率 0.25KW；（5）控制系统采用 AC220V/DC24V 电源控制，功率 0.25KW；（6）采用 19 寸全彩触摸液晶显示器，全中文图形显示，操作过程由系统自动完成，无需人工干预；（7）采用屏幕触摸键盘，操作人员可用此键盘对试验报告内容进行编辑。（8）嵌入 PC 系统可直观的对开启压力、关闭压力及密封压力检测的单项和综合项目进行操作，并同时编辑打印试验报告；3主要性能3.1 测量范围（1）压力开启检测：0~150kPa（2）关闭压力检测：0~150kPa（3）密封压力检测：0~150kPa 3.2 精度（1）压力检测精度：0.2 级（2）压力显示位数：000.00kpa；（3）压力误差：±0.3kP。4操作前准备使用本仪器前，使用者应该首先了解本仪器的结构和工作原理。在未接通电源之前，应该对于仪器的性进行检查，电源接线应牢固，通地要良好，然后再接通电源开关。5 操作程序5.1压力释放阀的装夹选择对应口径检测管路，将被测压力释放阀放置于定位柱上，使用螺栓加紧被测压力释放阀，人员保持距离。检测连线将鳄鱼夹信号线的一端与气被测压力释放阀的功能柱脚相连接，另一端插入检测台上的对应插孔。5.3 系统初始界面接通被测压力释放阀检测台的外部供电电源：此时面板上的[红色]按钮指示灯亮起，系统处于通电状态；按下面板上的[绿色]按钮，此时[绿色]按钮指示灯亮起，系统处于启动状态；按下急停开关，面板上的[红色]和[绿色] 按钮指示灯同时熄灭，系统处于停机工作状态。

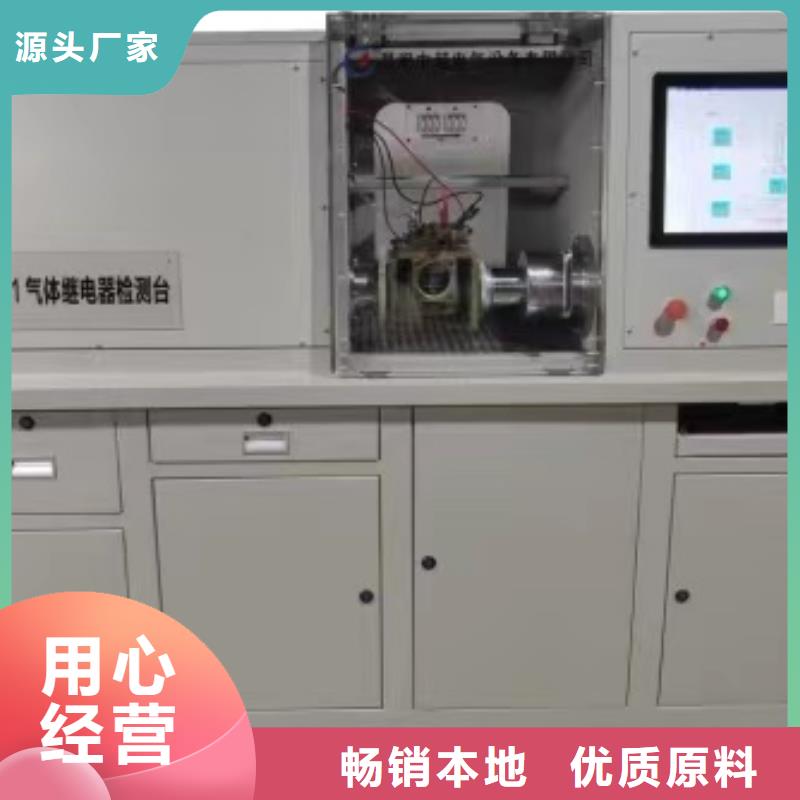

瓦斯继电器校验仪装好气体继电器后打开闷盖加入新变压器油3～5kg，用户次使用时，自备新变压器油3～5kg，从回油桶排气口13注油约2kg，快速阀、排气阀打开，校验台旋转至竖立位置使油全部流入压力油筒，注油量以油从[放气阀] 6溢出为止，再将校验仪再旋转少许使主油油筒尾部略高2cm，待[放气阀] 6无油溢出为止。特别注意在做实验的时候闷盖一定要揭开，开始接下来的操作。6.1.1.6.按动主开关按钮在该仪器的触摸屏上将会出现图（1）的主菜单画面。图（1）6.1.1.7.出现该图（1）中的主菜单之后可以选择您需要测试的操作，如重瓦斯测试，轻瓦斯测试，密闭性测试三种。第四种项操作是我公司工作人员维修调试专用操作。6.1.1.8. 首先我们介绍一下轻瓦斯测试：步将球阀7打开，手柄平行罐体就是打开，测重瓦斯，球阀要一直打开，不需要扳动，手柄总是平行罐体。黑色和红色的瓦斯继电器信号夹夹在待测的气体继电器的对应的轻瓦斯接线柱上，用手点击一下“轻瓦斯测试”的操作界面，再点击“开始测试”，你将会看到图（2）的操作界面。 出现图（2）操作界面后，用户可以自定义设置“回油时间”，这个键在触摸屏的左下方，建议设置时间是40秒，以便充分回油，保证下一次测试的准确性。回油时间短的话可能回油桶里面的油没有充分回油，有可能导致充油时油会从排气口中喷出来。所以特别：实验的时候闷盖不要对着人或者设备的方向。

瓦斯继电器校验仪挡板转动应灵活，轴向活动范围为0.3～0.5mm，干簧触点可动片面向磁铁并保持平行，尽可能调节两个触点同时断合。2.8 开口杯的干簧触点应接在动作于“信号”的出现端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中，检查接线盒漏水孔是否畅通。3继电器动作可靠性检查3.1 检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm范围内。继续转动挡板到终止位置，干簧出带你应可靠吸合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。3.2检查动作于信号的干簧触点动作可靠性转动开口杯，字干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。4继电器特性试验4.1密封性能试验继电器充满变压器油，在常温下加压至0.15MPa、稳压20min后，检查放气阀、波纹管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波纹管有无渗漏。4.2 动作于信号的容积整定继电器气体容积整定要求继电器在250～300ml范围内可靠动作，试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应能可靠动作。4.3 动作于跳闸的流速整定4.3.1 继电器流速整定范围QJ-25型，连接管径25mm,流速范围1.0m/s.QJ-50型，连接管径50mm,流速范围0.6～1.2m/s.QJ-80型，连接管径80mm,流速范围0.7～1.5m/s.4.3.2 继电器动作流速整定值继电器动作流速整定值以连接管内的流速为准，可根据变压器容量、电压等级、冷却方式、连接管径等不同参数按表1数值查得；流速整定值得上限和下限可根据变压器容量、系统短路容量、变压器绝缘及质量等具体情况决定。
